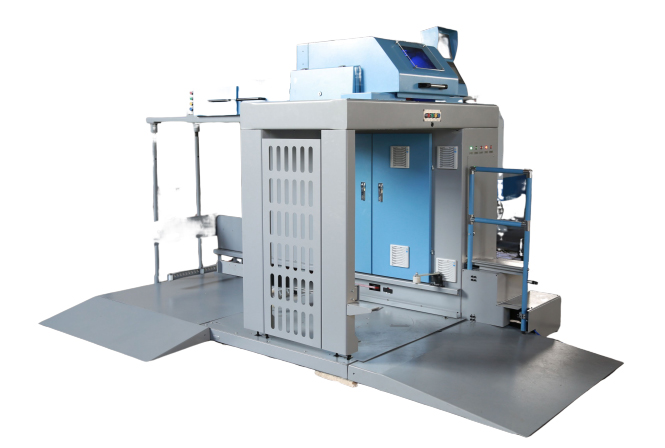

产品介绍
BH系列全伺服并条机产品序列：
BH-1：全伺服单眼
BH-2：全伺服单眼（数字化匀整）
BH-3：全伺服单眼（乌斯特USG-3自调匀整系统）
BH-5：全伺服双眼联动
BH-6：全伺服双眼联动（数字化匀整）
BH-7：全伺服双眼联动（乌斯特USG-3自调匀整系统）
BH-8：全伺服双眼独立传动
BH-9：全伺服双眼独立传动（数字化匀整）
BH-10：全伺服双眼独立传动（乌斯特USG-3自调匀整系统）
全伺服并条机技术参数：
|
系列号 |
BH |
|
|
眼数 |
1/2 |
|
|
设计最高速度 |
1000m/min |
|
|
适纺纤维 |
品种 |
棉、涤、粘胶类及其混纺 |
|
长度 |
20～80mm |
|
|
喂入条筒 |
直径 |
300～1200 mm |
|
高度 |
900-1200 mm |
|
|
输出条筒 |
直径 |
300-1000 mm |
|
高度 |
900-1200 mm |
|
|
导条架 |
双列式主动高架积极喂入 |
|
|
牵伸 |
型式 |
五上四下附压力棒 |
|
压辊直径 |
前后压辊：φ54 |
|
|
皮辊直径 |
5×φ38 |
|
|
罗拉直径 |
一罗拉φ40，二、三、四罗拉φ30 |
|
|
牵伸范围 |
前区、后区数字无极调整 |
|
|
重量调节 |
前区、后区数字调节 |
|
|
摇架 |
方式 |
弹簧加压 |
|
压力 |
320N/320N/320N/320N/320N |
|
|
结构 |
上罗拉同步起落一体式摇架 |
|
|
传动 |
方式 |
伺服电机同步带轮传动 |
|
路线 |
上下圈条：伺服电机-换向机构-减速机-同步带轮传动 |
|
|
压辊、一罗拉：伺服电机-同步带轮传动 |
||
|
二、三罗拉：伺服电机-同步带轮传动 |
||
|
四罗拉、给棉、匀整平台和导条架：伺服电机-同步带轮传动 |
||
|
上圈条 |
型式 |
出条桶径600mm以内大圈条，1000mm小圈条 |
|
传动 |
伺服电机-换向机构-同步带轮传动 |
|
|
下圈条 |
传动 |
伺服电机-减速器-同步带轮传动 |
|
调整 |
前后调整偏心 |
|
|
上清洁 |
丁腈刮片式负压清洁 |
|
|
下清洁 |
丁腈刮片式负压清洁 |
|
|
自动断条方式 |
电子式自动断条 |
|
|
自动换桶 |
后进前出气动换筒 |
|
|
生头形式 |
负压气动生头 |
|
|
注油方式 |
集中注油 |
|
|
废棉箱清洁方式 |
气缸摆臂式自动刮棉 |
|
|
自调匀整系统 |
USG-3 |
|
|
匀整平台传动 |
扭转皮带 |
|
